ساخت زمین پدل
ساخت زمین پدل فقط به نصب شیشه، فنس و چمن مصنوعی محدود نمی‌شود. یک زمین پدل استاندارد مجموعه‌ای از زیرسازی و فونداسیون، سازه فلزی، دیواره‌های شیشه‌ای، فنس، سطح بازی، تور، ورودی‌ها و سیستم روشنایی است که باید با ابعاد و مشخصات فنی دقیق طراحی و اجرا شوند. (آخرین به‌روزرسانی: مهر ۱۴۰۵)
ابعاد استاندارد فضای داخلی کورت پدل ۱۰ متر عرض و ۲۰ متر طول است؛ یعنی سطح اصلی بازی ۲۰۰ مترمربع مساحت دارد. با این حال، برای اجرای پروژه باید فضای بیشتری برای سازه، دسترسی، تأسیسات، مسیر رفت‌وآمد و در برخی پروژه‌ها محدوده بازی خارج از کورت در نظر گرفته شود.
کیفیت هرکدام از اجزای زمین مستقیماً روی ایمنی بازیکنان، رفتار توپ، دوام سازه و هزینه‌های نگهداری مجموعه تأثیر دارد. برای مثال، حتی اگر از بهترین چمن مصنوعی استفاده شود، زیرسازی نامناسب یا زهکشی ضعیف می‌تواند در زمین‌های روباز باعث ایجاد آب‌ماندگی، ناهمواری سطح و کاهش عمر کفپوش شود. به همین ترتیب، اجرای غیراصولی سازه یا شیشه علاوه بر کاهش عمر مفید کورت، می‌تواند ایمنی بازیکنان را نیز تحت تأثیر قرار دهد.
در این راهنما، تمام مراحل و اجزای موردنیاز برای ساخت زمین پدل را از زیرسازی و فونداسیون تا نصب سازه، شیشه، فنس، چمن، تور و نورپردازی بررسی می‌کنیم تا قبل از شروع پروژه، دید دقیق‌تری نسبت به استانداردها و الزامات اجرایی یک کورت پدل داشته باشید.
مشخصات استاندارد زمین پدل در یک نگاه
| مشخصه | مقدار یا توضیح |
|---|---|
| ابعاد داخلی زمین | ۱۰ × ۲۰ متر |
| مساحت سطح اصلی بازی | ۲۰۰ مترمربع |
| طول تور | ۱۰ متر |
| ارتفاع تور در مرکز | ۸۸ سانتی‌متر |
| ارتفاع تور در دو انتها | ۹۲ سانتی‌متر |
| عرض خطوط زمین | ۵ سانتی‌متر |
| حداقل ارتفاع آزاد بالای زمین | ۶ متر |
| اجزای اصلی | زیرسازی، سازه فلزی، شیشه، فنس، سطح بازی، تور و روشنایی |
| سطح متداول در کورت‌های امروزی | چمن مصنوعی مخصوص پدل |
| نوع کاربری | روباز یا سرپوشیده |
یکی از نکات مهم در طراحی زمین پدل این است که تمام اجزا باید به‌صورت یک سیستم واحد در نظر گرفته شوند. انتخاب سازه بدون توجه به شیشه، اجرای چمن بدون زیرسازی مناسب یا طراحی نورپردازی بدون بررسی ارتفاع و محل قرارگیری پایه‌ها می‌تواند کیفیت نهایی پروژه را کاهش دهد.
به همین دلیل، پیش از خرید تجهیزات یا شروع عملیات اجرایی، ابتدا باید شرایط محل پروژه، ابعاد فضای موجود، نوع کاربری مجموعه، روباز یا سرپوشیده بودن زمین و سطح بهره‌برداری موردنظر مشخص شود.
اجزای اصلی زمین پدل چیست؟
یک زمین پدل استاندارد از مجموعه‌ای از اجزای سازه‌ای و فنی تشکیل می‌شود که باید از مرحله طراحی تا نصب نهایی با یکدیگر هماهنگ باشند. زیرسازی زمین پدل، سازه فلزی، شیشه سکوریت، فنس، چمن مصنوعی، تور و سیستم روشنایی از مهم‌ترین بخش‌های یک کورت استاندارد هستند.
کیفیت هرکدام از این اجزا مستقیماً بر ایمنی بازیکنان، دوام زمین پدل، کیفیت بازی و هزینه نگهداری کورت تأثیر می‌گذارد. به همین دلیل، در طراحی و اجرای زمین پدل نباید تجهیزات مختلف به‌صورت جداگانه و بدون توجه به شرایط کلی پروژه انتخاب شوند.
اگر قصد دارید درباره فرایند کامل اجرای کورت، مراحل پروژه و تجهیزات موردنیاز اطلاعات بیشتری داشته باشید، راهنمای ساخت زمین پدل در امیران پدل می‌تواند اطلاعات تکمیلی‌تری در اختیار شما قرار دهد.
1. زیرسازی و فونداسیون زمین پدل
زیرسازی زمین پدل یکی از مهم‌ترین مراحل احداث کورت است، زیرا تمام سازه و سطح بازی در نهایت روی این بستر اجرا می‌شوند. سطح زیرین باید از نظر تراز، مقاومت، شیب‌بندی و تخلیه آب شرایط مناسبی داشته باشد.
در زمین‌های روباز، زهکشی زمین پدل اهمیت بیشتری پیدا می‌کند. باقی ماندن آب روی سطح، نشست بستر یا اجرای نامناسب شیب می‌تواند باعث ایجاد ناهمواری در سطح بازی، کاهش عمر چمن مصنوعی و افزایش هزینه‌های تعمیر و نگهداری شود.
نوع فونداسیون نیز باید با توجه به شرایط خاک، نوع سازه، موقعیت جغرافیایی پروژه و بارهای واردشده مشخص شود. به همین دلیل نمی‌توان برای تمام پروژه‌ها یک روش زیرسازی ثابت در نظر گرفت.
برای بررسی تخصصی‌تر این مرحله می‌توانید راهنمای زیرسازی زمین پدل را مطالعه کنید.
2. سازه فلزی زمین پدل
سازه فلزی زمین پدل اسکلت اصلی کورت را تشکیل می‌دهد و شیشه‌ها، فنس‌ها و بخشی از تجهیزات زمین روی آن نصب می‌شوند.
سازه باید علاوه بر حفظ ابعاد دقیق کورت، مقاومت کافی در برابر ضربه، لرزش و نیروهای محیطی داشته باشد. در پروژه‌های روباز، عواملی مانند باد، بارندگی، رطوبت و خوردگی نیز باید در طراحی و اجرای سازه مورد توجه قرار گیرند.
کیفیت پروفیل‌های فلزی، نحوه اتصال قطعات، جوشکاری، پوشش ضدخوردگی و دقت نصب از عواملی هستند که می‌توانند مستقیماً روی عمر مفید زمین پدل اثر بگذارند.
این موضوع در زمین‌های پانورامیک و فول پانورامیک اهمیت بیشتری دارد، زیرا کاهش تعداد ستون‌ها و افزایش سطح شیشه باعث می‌شود طراحی مهندسی سازه نقش مهم‌تری در پایداری کورت داشته باشد.
3. شیشه زمین پدل
شیشه زمین پدل تنها یک دیواره برای محصور کردن زمین نیست؛ بلکه بخشی از محدوده فعال بازی محسوب می‌شود و توپ می‌تواند پس از برخورد با آن همچنان در جریان بازی باقی بماند.
به همین دلیل، شیشه باید مقاومت مناسبی در برابر ضربه داشته باشد و به‌صورت اصولی روی سازه نصب شود. در بسیاری از کورت‌های حرفه‌ای از شیشه سکوریت زمین پدل استفاده می‌شود.
ضخامت شیشه، کیفیت عملیات سکوریت، ابعاد پنل‌ها، کیفیت لبه‌ها، نحوه اتصال به سازه و استفاده از یراق‌آلات مناسب از مهم‌ترین مواردی هستند که هنگام اجرای این بخش باید بررسی شوند.
نصب نادرست حتی یک شیشه باکیفیت می‌تواند باعث ایجاد تنش، لرزش بیش از حد یا افزایش احتمال شکست شود. بنابراین کیفیت نصب باید در کنار مشخصات خود شیشه ارزیابی شود.
برای جزئیات بیشتر درباره ضخامت، نوع و نحوه انتخاب شیشه می‌توانید مقاله مشخصات شیشه زمین پدل را ببینید.

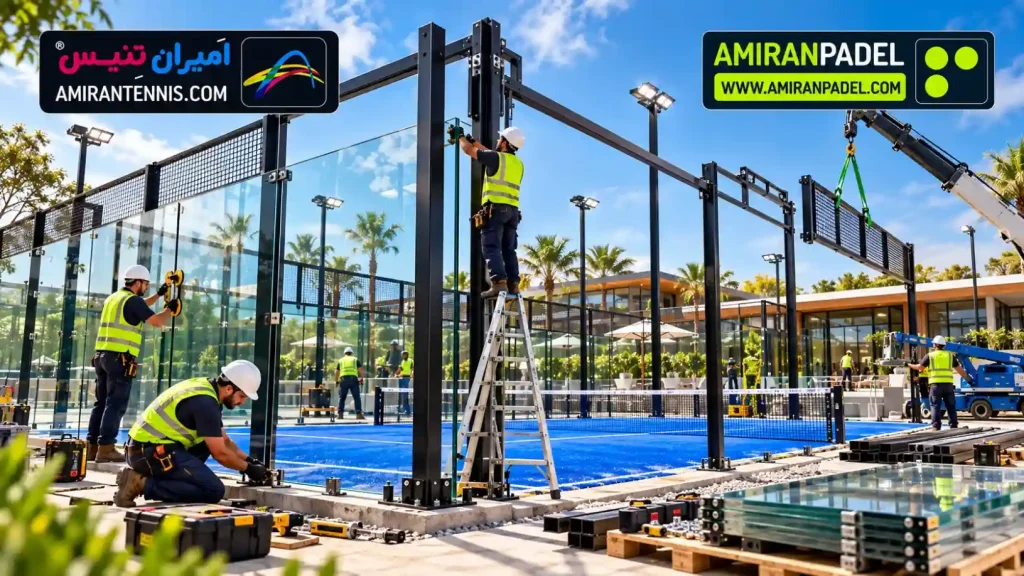

4. فنس و توری فلزی زمین پدل
فنس زمین پدل با یک حصار معمولی تفاوت دارد. مش یا توری فلزی بخشی از محدوده بازی کورت است و توپ می‌تواند با آن برخورد کند؛ بنابراین نوع و نحوه اجرای آن روی کیفیت بازی نیز اثر دارد.
ابعاد چشمه توری، ضخامت مفتول، مقاومت شبکه، ارتفاع بخش‌های مختلف فنس و نحوه اتصال آن به سازه باید متناسب با طراحی کورت انتخاب شوند.
فنس نامناسب علاوه بر تأثیر روی برگشت توپ می‌تواند در هنگام برخورد بازیکن با دیواره، خطر ایمنی ایجاد کند. به همین دلیل، استفاده از فنس‌های عمومی، توری‌های پلاستیکی یا روش‌های غیرتخصصی برای اجرای کورت توصیه نمی‌شود.
5. چمن مصنوعی زمین پدل
چمن مصنوعی زمین پدل یکی از اجزایی است که تأثیر مستقیمی بر حرکت بازیکن، سرعت بازی و رفتار توپ دارد.
در انتخاب چمن پدل باید عواملی مانند نوع الیاف، تراکم، ارتفاع الیاف، ساختار بافت، میزان سیلیس موردنیاز و کیفیت نصب بررسی شوند. انتخاب چمن تنها بر اساس قیمت یا ظاهر محصول می‌تواند کیفیت نهایی کورت را کاهش دهد.
حتی بهترین چمن مصنوعی نیز در صورت نصب روی سطح نامناسب عملکرد مطلوبی نخواهد داشت. به همین دلیل کف‌سازی و زیرسازی زمین پدل باید قبل از نصب چمن با دقت اجرا و کنترل شود.
6. تور زمین پدل
تور زمین پدل در مرکز کورت قرار می‌گیرد و سطح بازی را به دو قسمت مساوی تقسیم می‌کند.
طول تور استاندارد ۱۰ متر است. ارتفاع تور در مرکز زمین ۸۸ سانتی‌متر و در دو انتها ۹۲ سانتی‌متر در نظر گرفته می‌شود.
تور باید کشش مناسبی داشته باشد و سیستم نصب، پایه‌ها و اتصالات آن نیز به‌گونه‌ای طراحی شوند که برای بازیکنان ایجاد خطر نکنند.
7. ورودی زمین پدل
در طرفین کورت، بخش‌هایی برای ورود و خروج بازیکنان در نظر گرفته می‌شود. ورودی زمین پدل باید بر اساس طراحی کورت و نوع استفاده از زمین اجرا شود.
این بخش را نباید با اصطلاح اشتباه «دروازه پدل» یکی دانست. در کورت‌هایی که امکان بازی خارج از محدوده زمین وجود دارد، بازیکن ممکن است از همین ورودی برای خروج موقت از کورت و ادامه رالی استفاده کند.
در چنین زمین‌هایی فضای اطراف ورودی نیز باید آزاد، ایمن و بدون مانع باشد.
8. سیستم روشنایی زمین پدل
نورپردازی زمین پدل به‌خصوص در زمین‌های سرپوشیده و کورت‌هایی که در ساعات عصر و شب استفاده می‌شوند، یکی از اجزای اصلی پروژه است.
هدف از نورپردازی صرفاً روشن کردن سطح زمین نیست. بازیکن باید بتواند توپ را در ارتفاع‌ها و زوایای مختلف بدون خیرگی یا ایجاد سایه‌های مزاحم مشاهده کند.
تعداد چراغ‌ها، توان پروژکتورها، محل نصب، ارتفاع پایه‌ها، زاویه تابش و سطح روشنایی موردنیاز باید بر اساس شرایط پروژه محاسبه شوند.
راهنمای کامل‌تر این موضوع در مقاله نورپردازی زمین پدل امیران پدل بررسی شده است.

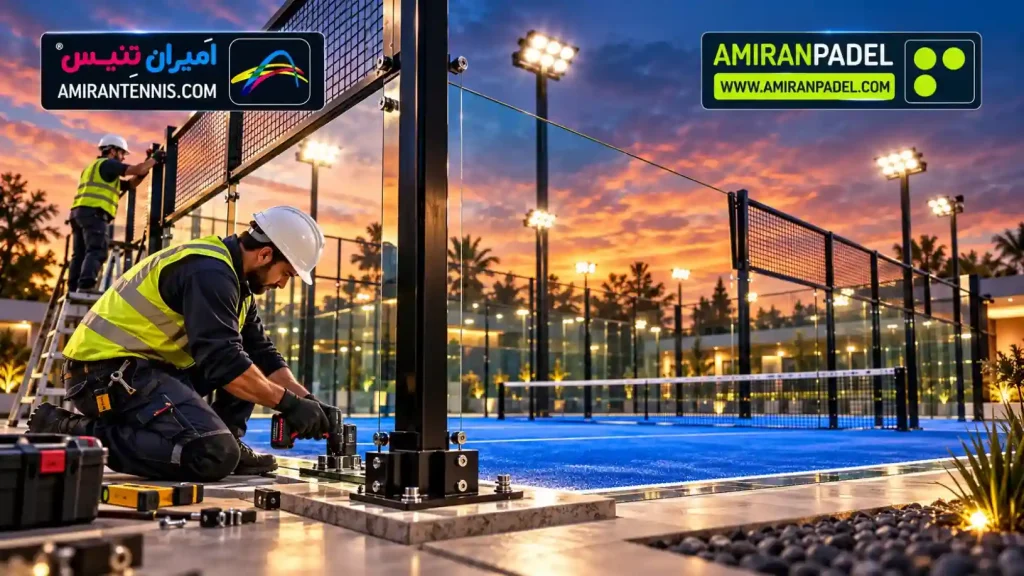

9. تجهیزات جانبی زمین پدل
در کنار تجهیزات اصلی می‌توان متناسب با نوع باشگاه یا مجموعه از تجهیزات جانبی زمین پدل نیز استفاده کرد.
نیمکت بازیکنان، صندلی داور، تابلو امتیازات، محافظ ستون‌ها، فضای انتظار بازیکنان و تجهیزات نظافت و نگهداری از جمله این موارد هستند.
این تجهیزات بخشی از سازه اصلی کورت محسوب نمی‌شوند، اما در مجموعه‌های حرفه‌ای می‌توانند کیفیت استفاده از زمین و تجربه بازیکنان را بهبود دهند.
نوع و کیفیت تمام اجزایی که معرفی کردیم، از زیرسازی و سازه گرفته تا شیشه، چمن و نورپردازی، در قیمت نهایی پروژه مؤثر است. اگر در مرحله برآورد سرمایه اولیه هستید، جزئیات عوامل مؤثر بر قیمت را در راهنمای هزینه ساخت زمین پدل امیران پدل بررسی کنید.
در ادامه، استانداردها و ابعاد هرکدام از این بخش‌ها را دقیق‌تر بررسی می‌کنیم تا مشخص شود در ساخت کورت پدل استاندارد چه الزامات فنی و اجرایی باید رعایت شوند.
ابعاد و استاندارد زمین پدل
رعایت ابعاد استاندارد زمین پدل یکی از اولین الزامات در طراحی و اجرای کورت است. طبق مقررات فدراسیون بین‌المللی پدل (FIP)، فضای داخلی یک زمین پدل استاندارد به شکل مستطیل با ۲۰ متر طول و ۱۰ متر عرض طراحی می‌شود؛ بنابراین مساحت سطح اصلی بازی برابر با ۲۰۰ مترمربع است.
این ابعاد مربوط به فضای داخلی کورت است و به معنای آن نیست که برای ساخت زمین پدل فقط به ۲۰۰ مترمربع فضا نیاز دارید. سازه فلزی، ورودی‌ها، پایه‌های روشنایی، مسیر دسترسی و فضای ایمنی اطراف کورت نیز باید در جانمایی پروژه در نظر گرفته شوند.
برای بررسی جزئیات بیشتر درباره اندازه کورت و فضای موردنیاز پروژه می‌توانید راهنمای ابعاد استاندارد زمین پدل را در امیران پدل مطالعه کنید.
جدول ابعاد استاندارد کورت پدل
| مشخصه | ابعاد و استاندارد |
|---|---|
| طول زمین پدل | ۲۰ متر |
| عرض زمین پدل | ۱۰ متر |
| مساحت سطح بازی | ۲۰۰ مترمربع |
| فاصله خط سرویس تا تور | ۶.۹۵ متر |
| عرض خطوط زمین | ۵ سانتی‌متر |
| ارتفاع تور در مرکز | ۸۸ سانتی‌متر |
| ارتفاع تور در دو انتها | ۹۲ سانتی‌متر |
| حداقل ارتفاع آزاد کورت | ۶ متر |
| ارتفاع آزاد پیشنهادی برای تأسیسات جدید | ۸ متر |
خطوط و تقسیم‌بندی زمین پدل
کورت پدل به‌وسیله تور به دو نیمه مساوی تقسیم می‌شود. در هر سمت زمین، یک خط سرویس به موازات تور قرار دارد که فاصله آن از تور ۶.۹۵ متر است.
فضای بین خط سرویس و تور نیز به کمک خط مرکزی سرویس به دو قسمت تقسیم می‌شود. خط مرکزی باید حداقل ۲۰ سانتی‌متر از خط سرویس عبور کند.
تمام خطوط زمین پدل باید ۵ سانتی‌متر عرض داشته باشند و به‌اندازه کافی با رنگ سطح زمین تضاد ایجاد کنند تا بازیکنان بتوانند آنها را به‌وضوح مشاهده کنند.
این جزئیات شاید در نگاه اول ساده به نظر برسند، اما اجرای چند سانتی‌متر خطا در جانمایی خطوط، تور یا سازه می‌تواند باعث شود ابعاد نهایی کورت با استاندارد موردنظر مطابقت نداشته باشد. به همین دلیل اندازه‌گیری و جانمایی باید پیش از نصب سازه و اجرای سطح نهایی کنترل شوند.
ارتفاع استاندارد زمین پدل چقدر است؟
یکی از مواردی که گاهی در طراحی زمین پدل سرپوشیده نادیده گرفته می‌شود، ارتفاع آزاد بالای سطح بازی است.
طبق مقررات FIP، حداقل ارتفاع آزاد در سراسر زمین باید ۶ متر باشد و هیچ مانعی مانند سقف، تیر، تجهیزات تأسیساتی یا چراغ نباید وارد این محدوده شود.
برای تأسیسات جدید، ارتفاع آزاد ۸ متر پیشنهاد شده است. افزایش ارتفاع آزاد به بازیکنان اجازه می‌دهد ضربات بلند و لوب را بدون برخورد توپ با سقف یا تجهیزات بالای زمین اجرا کنند.
به همین دلیل، اگر قرار است یک سوله یا فضای موجود به باشگاه پدل تبدیل شود، فقط طول و عرض سالن نباید بررسی شود؛ ارتفاع مفید زیر سقف و موقعیت تیرهای سازه‌ای، کانال‌ها، چراغ‌ها و سایر تأسیسات نیز اهمیت دارد.

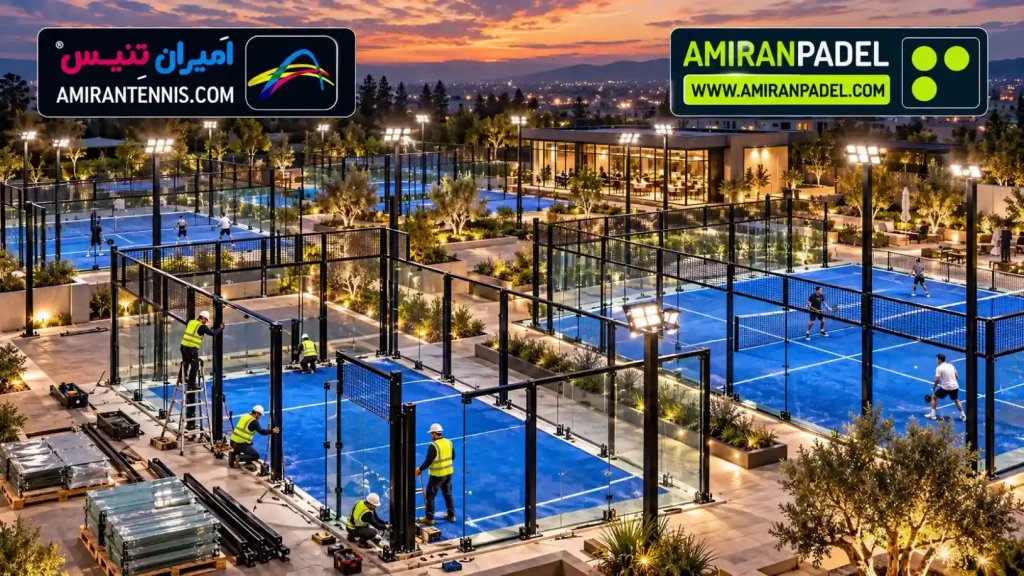

فضای موردنیاز برای ساخت زمین پدل بیشتر از ۲۰۰ مترمربع است
عدد ۲۰۰ مترمربع فقط مساحت داخلی سطح بازی را نشان می‌دهد. در یک پروژه واقعی باید فضایی برای اجزای دیگری مانند سازه پیرامونی، ورودی کورت، تجهیزات روشنایی و دسترسی بازیکنان در نظر گرفته شود.
اگر کورت برای بازی خارج از زمین طراحی شود، اطراف ورودی‌ها نیز باید فضای آزاد و ایمن کافی داشته باشد. بنابراین قبل از مشخص شدن شرایط زمین پروژه نمی‌توان صرفاً بر اساس مساحت ۲۰۰ مترمربع درباره امکان اجرای کورت تصمیم گرفت.
در پروژه‌هایی که چند زمین پدل در کنار یکدیگر ساخته می‌شوند، جانمایی اهمیت بیشتری پیدا می‌کند؛ زیرا علاوه بر ابعاد هر کورت باید مسیرهای رفت‌وآمد، فاصله مناسب بین زمین‌ها، فضای استراحت، تأسیسات و دسترسی‌های مجموعه نیز از ابتدا در نقشه لحاظ شوند.
چرا رعایت ابعاد استاندارد زمین پدل اهمیت دارد؟
رعایت دقیق استاندارد زمین پدل فقط برای مسابقات حرفه‌ای اهمیت ندارد. ابعاد کورت مستقیماً بر فاصله بازیکنان، زاویه ضربات، محل برگشت توپ از شیشه و فنس و در نهایت کیفیت بازی تأثیر می‌گذارد.
به همین دلیل، پیش از شروع زیرسازی و نصب سازه باید ابعاد محل پروژه برداشت شود و جانمایی کورت بر اساس فضای واقعی انجام گیرد. اصلاح خطاهای ابعادی پس از اجرای فونداسیون، نصب سازه یا شیشه معمولاً بسیار دشوارتر و پرهزینه‌تر از کنترل دقیق اندازه‌ها در مرحله طراحی است.

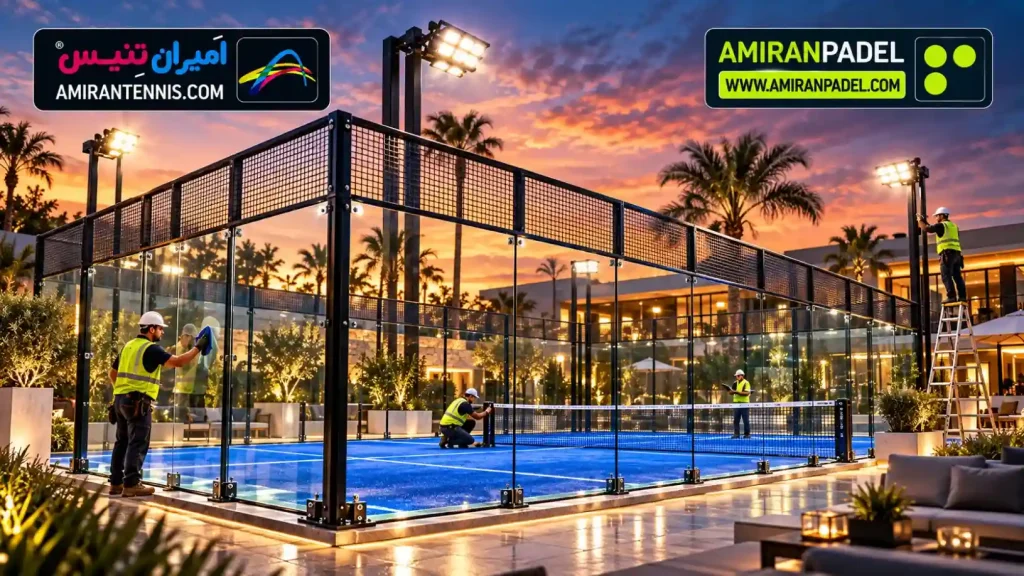

زیرسازی و فونداسیون زمین پدل
زیرسازی زمین پدل یکی از مهم‌ترین مراحل اجرای کورت است و کیفیت آن مستقیماً بر تراز سطح بازی، عملکرد چمن مصنوعی، دوام سازه و هزینه‌های نگهداری آینده تأثیر می‌گذارد. حتی استفاده از بهترین شیشه، سازه و چمن نمی‌تواند مشکلات ناشی از یک بستر ضعیف یا اجرای غیراصولی فونداسیون زمین پدل را جبران کند.
هدف از زیرسازی، ایجاد بستری پایدار، یکنواخت و مقاوم است که بتواند وزن سازه و تجهیزات را تحمل کند و در طول زمان دچار نشست، ترک یا تغییر شکل نامتعارف نشود.
در زمین‌های روباز، زهکشی زمین پدل نیز بخشی جدایی‌ناپذیر از طراحی زیرسازی است؛ زیرا آب باید بدون ایجاد آب‌ماندگی از سطح و اطراف کورت خارج شود.
برای مطالعه جزئیات تخصصی‌تر این مرحله می‌توانید راهنمای زیرسازی زمین پدل در امیران پدل را مشاهده کنید.
بررسی محل پروژه قبل از اجرای زیرسازی
قبل از شروع عملیات اجرایی باید شرایط محل ساخت کورت پدل بررسی شود. نوع خاک، تراز موجود زمین، میزان شیب، مسیر خروج آب، شرایط آب‌وهوایی و وضعیت دسترسی ماشین‌آلات می‌توانند روی روش اجرای زیرسازی اثر بگذارند.
در این مرحله معمولاً موارد زیر بررسی می‌شوند:
- نوع و وضعیت خاک محل پروژه
- احتمال نشست یا ناپایداری بستر
- اختلاف ارتفاع نقاط مختلف زمین
- مسیر مناسب برای خروج آب‌های سطحی
- شرایط اجرای فونداسیون سازه
- موقعیت تأسیسات موجود در زمین
- فضای موردنیاز برای اجرای کورت و تجهیزات پیرامونی
اگر بستر موجود مقاومت یا پایداری کافی نداشته باشد، ممکن است پیش از اجرای لایه‌های اصلی به اصلاح خاک، خاک‌برداری، خاک‌ریزی یا تقویت بستر نیاز باشد.
تسطیح و آماده‌سازی بستر زمین
پس از ارزیابی محل، عملیات تسطیح زمین پدل انجام می‌شود. هرگونه پوشش گیاهی، نخاله، خاک نامناسب یا موانعی که می‌توانند روی پایداری بستر اثر بگذارند باید پیش از ادامه عملیات تعیین تکلیف شوند.
هدف این مرحله ایجاد سطحی یکنواخت و پایدار برای اجرای لایه‌های بعدی است.
تراز اولیه در این مرحله اهمیت زیادی دارد؛ زیرا اختلاف ارتفاع و نشست در لایه‌های زیرین می‌تواند در نهایت روی سطح بازی ظاهر شود و باعث ایجاد نقاط ناهموار روی چمن زمین پدل شود.
اجرای لایه‌های زیرسازی
پس از آماده‌سازی خاک، لایه‌های زیرسازی متناسب با شرایط پروژه اجرا می‌شوند. نوع مصالح، ضخامت لایه‌ها و روش اجرا باید بر اساس وضعیت بستر و طراحی فنی پروژه تعیین شود.
در این مرحله ممکن است از مصالح دانه‌بندی‌شده و متراکم‌شونده برای ایجاد یک بستر مقاوم و پایدار استفاده شود.
یکی از مهم‌ترین نکات، اجرای مرحله‌ای و تراکم مناسب زیرسازی است. اگر مصالح بدون تراکم کافی اجرا شوند، احتمال نشست موضعی در آینده افزایش پیدا می‌کند.
به همین دلیل، صرفاً ریختن مصالح و اجرای سطح نهایی را نمی‌توان زیرسازی اصولی در نظر گرفت.
تراز سطح نهایی زمین پدل
یکی از شاخص‌های مهم کیفیت کف‌سازی زمین پدل، یکنواختی سطح نهایی است.
بر اساس مقررات FIP، اختلاف سطح داخلی کورت باید در اندازه‌گیری با یک خط‌کش ۳ متری، کمتر از ۳ میلی‌متر باشد. این میزان نشان می‌دهد اجرای سطح بازی نیازمند دقت بسیار بیشتری نسبت به یک محوطه‌سازی یا بتن‌ریزی معمولی است.
ناهمواری سطح می‌تواند باعث تغییر رفتار توپ، ایجاد نقاط جمع شدن آب و کاهش کیفیت حرکت بازیکنان شود.
بنابراین قبل از نصب چمن مصنوعی پدل باید تراز و یکنواختی بستر نهایی کنترل شود.
فونداسیون سازه زمین پدل
در کنار کف‌سازی، باید محل استقرار سازه فلزی زمین پدل نیز به‌درستی طراحی شود. ستون‌ها، قاب‌های فلزی، شیشه‌ها و فنس در نهایت نیروهای مختلفی را به نقاط اتصال و فونداسیون منتقل می‌کنند.
ابعاد و مشخصات فونداسیون را نمی‌توان برای تمام پروژه‌ها یکسان در نظر گرفت. عواملی مانند:
- نوع خاک و ظرفیت باربری آن
- نوع سازه زمین پدل
- کلاسیک، پانورامیک یا فول پانورامیک بودن کورت
- شرایط باد منطقه
- روباز یا سرپوشیده بودن پروژه
- روش اتصال سازه به فونداسیون
در طراحی آن مؤثر هستند.
به همین دلیل، استفاده از یک دیتیل ثابت بدون بررسی محل پروژه می‌تواند باعث ایجاد مشکلاتی مانند لرزش سازه، تغییر تراز، آسیب به اتصالات یا افزایش تنش واردشده به شیشه‌ها شود.
زیرسازی زمین پدل روباز چه تفاوتی دارد؟
در زمین پدل روباز علاوه بر مقاومت بستر باید شرایط محیطی نیز جدی‌تر در نظر گرفته شود. بارندگی، تغییرات دما، رطوبت و شرایط خاک می‌توانند روی طول عمر زیرسازی تأثیر داشته باشند.
در چنین پروژه‌هایی، طراحی مسیر خروج آب و جلوگیری از تجمع رطوبت در اطراف فونداسیون اهمیت بیشتری دارد.
در مقابل، در زمین پدل سرپوشیده ممکن است مسئله بارندگی مستقیم مطرح نباشد، اما وضعیت کف سالن، مقاومت سازه موجود، ارتفاع نهایی کف و هماهنگی آن با ورودی‌ها و سایر تأسیسات باید بررسی شود.
اشتباهات رایج در زیرسازی زمین پدل
بخشی از مشکلاتی که بعد از بهره‌برداری از کورت دیده می‌شوند، در واقع ریشه در مرحله زیرسازی دارند. از مهم‌ترین خطاهای اجرایی می‌توان به تراکم ناکافی بستر، شیب‌بندی نامناسب، نادیده گرفتن مسیر خروج آب، اجرای سطح روی خاک ناپایدار و شروع نصب تجهیزات قبل از کنترل تراز نهایی اشاره کرد.
اصلاح چنین مشکلاتی بعد از نصب سازه، شیشه و چمن معمولاً دشوارتر و پرهزینه‌تر از اجرای صحیح زیرسازی در ابتدای پروژه است.
به همین دلیل، در اجرای زمین پدل بهتر است زیرسازی به‌عنوان یک مرحله عمرانی مستقل و مهم در نظر گرفته شود، نه صرفاً آماده‌سازی اولیه قبل از نصب تجهیزات.

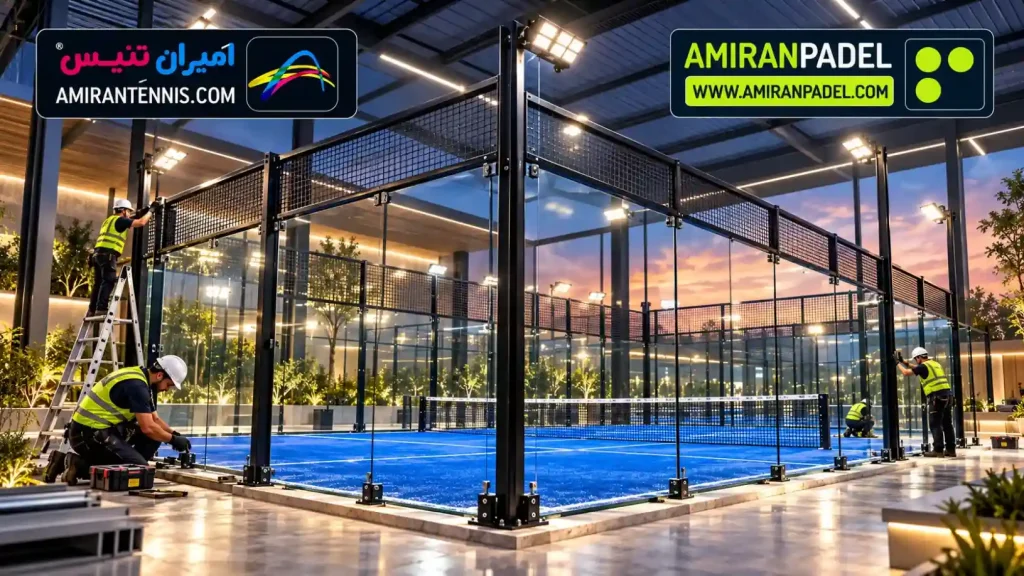

سازه فلزی زمین پدل؛ اسکلت اصلی کورت
سازه فلزی زمین پدل اسکلت اصلی کورت است و بخش‌هایی مانند شیشه‌های سکوریت، فنس و تجهیزات پیرامونی روی آن نصب می‌شوند. استحکام، دقت ساخت و نحوه نصب این سازه مستقیماً بر ایمنی زمین پدل، پایداری شیشه‌ها و طول عمر کورت تأثیر دارد.
در یک پروژه استاندارد، سازه نباید صرفاً مجموعه‌ای از پروفیل‌های فلزی باشد که در اطراف زمین نصب شده‌اند. ابعاد مقاطع، فاصله ستون‌ها، نوع اتصالات، محل نصب شیشه و فنس و نحوه مهار سازه باید متناسب با نوع کورت و شرایط محل پروژه طراحی شوند.
به همین دلیل، طراحی سازه زمین پدل یکی از بخش‌هایی است که باید قبل از تولید قطعات و شروع نصب، به‌صورت دقیق مشخص شود.
سازه زمین پدل چه وظیفه‌ای دارد؟
مهم‌ترین وظیفه سازه، ایجاد یک چارچوب پایدار برای اجزای پیرامونی کورت است. شیشه زمین پدل و بخش‌های مش فلزی باید روی سازه‌ای نصب شوند که در زمان بازی و در برابر نیروهای محیطی تغییر شکل نامتعارف نداشته باشد.
سازه مناسب باید بتواند:
- وزن و بار اجزای نصب‌شده روی کورت را تحمل کند.
- محل نصب دقیق شیشه سکوریت زمین پدل را فراهم کند.
- فنس و مش فلزی را در موقعیت صحیح نگه دارد.
- در برابر لرزش و نیروهای واردشده هنگام بازی پایداری کافی داشته باشد.
- در زمین‌های روباز در برابر باد و شرایط جوی مقاومت مناسبی ایجاد کند.
- تراز و هندسه استاندارد کورت را در طول زمان حفظ کند.
بنابراین کیفیت سازه فقط روی استحکام زمین اثر نمی‌گذارد؛ بلکه روی نصب صحیح شیشه، ظاهر نهایی کورت و حتی کیفیت بهره‌برداری از زمین نیز مؤثر است.
جنس سازه زمین پدل
در اجرای کورت پدل معمولاً از مقاطع فولادی برای ساخت ستون‌ها و اجزای اصلی سازه استفاده می‌شود. انتخاب نوع و ابعاد پروفیل باید بر اساس طراحی سازه، نوع زمین و شرایط پروژه انجام شود.
استفاده از مقاطع ضعیف یا کاهش ضخامت قطعات صرفاً برای پایین آوردن هزینه اولیه می‌تواند در آینده باعث افزایش لرزش، تغییر شکل سازه یا ایجاد مشکل در اتصالات شیشه و فنس شود.
در مقابل، افزایش وزن و ضخامت قطعات بدون محاسبه نیز الزاماً به معنای کیفیت بیشتر نیست. سازه استاندارد زمین پدل باید بر اساس نیاز واقعی پروژه طراحی شود.
اهمیت اتصالات و جوشکاری سازه
یکی از نقاط حساس در ساخت سازه زمین پدل، کیفیت اتصالات است. حتی اگر از پروفیل مناسب استفاده شود، جوشکاری یا اتصال غیراصولی می‌تواند مقاومت کل مجموعه را کاهش دهد.
محل جوش‌ها، کیفیت اجرای آنها، صفحات اتصال، پیچ‌ها و نقاط مهار سازه باید قبل از نصب نهایی کنترل شوند.
در سازه‌هایی که به‌صورت قطعات پیش‌ساخته به محل پروژه منتقل می‌شوند، دقت تولید اهمیت بیشتری پیدا می‌کند؛ زیرا اختلاف جزئی در ابعاد قطعات ممکن است هنگام نصب شیشه یا مونتاژ نهایی مشکلات قابل‌توجهی ایجاد کند.
پوشش ضدخوردگی سازه زمین پدل
در زمین پدل روباز، سازه به‌صورت مداوم در معرض رطوبت، بارندگی، نور خورشید و تغییرات دمایی قرار دارد. به همین دلیل محافظت از فلز در برابر خوردگی اهمیت زیادی دارد.
آماده‌سازی صحیح سطح فلز و استفاده از پوشش مناسب می‌تواند عمر سازه را افزایش دهد. نوع پوشش باید متناسب با شرایط محیطی پروژه انتخاب شود؛ به‌خصوص در مناطق مرطوب یا ساحلی که احتمال خوردگی فلز بیشتر است.
در چنین پروژه‌هایی، فقط ظاهر رنگ اهمیت ندارد و کیفیت آماده‌سازی سطح زیر رنگ نیز باید کنترل شود.
تفاوت سازه کلاسیک، پانورامیک و فول پانورامیک
نوع سازه کورت پدل با توجه به مدل زمین متفاوت است. به‌طور کلی کورت‌ها می‌توانند با طراحی‌های کلاسیک، پانورامیک یا فول پانورامیک اجرا شوند.
در مدل‌های کلاسیک، تعداد بیشتری ستون و المان سازه‌ای در اطراف شیشه‌ها دیده می‌شود. در طراحی‌های پانورامیک تلاش می‌شود موانع بصری کاهش پیدا کنند تا دید بازتری به داخل کورت ایجاد شود.
در زمین پدل فول پانورامیک میزان موانع سازه‌ای اطراف بخش‌های شیشه‌ای کمتر می‌شود و همین موضوع باعث می‌شود طراحی و استحکام سازه اهمیت بیشتری پیدا کند.
اگر می‌خواهید تفاوت ساختاری و کاربرد مدل‌های مختلف را بهتر بررسی کنید، مقاله انواع زمین پدل می‌تواند دید کامل‌تری درباره انتخاب نوع کورت ارائه دهد.
همچنین جزئیات طراحی این مدل در راهنمای زمین پدل فول پانورامیک به‌صورت تخصصی‌تر بررسی شده است.
سازه زمین پدل روباز و سرپوشیده چه تفاوتی دارد؟
در زمین پدل روباز، سازه علاوه بر نیروهای ناشی از خود کورت باید برای شرایط محیطی محل پروژه نیز مناسب باشد. سرعت باد، شرایط اقلیمی، رطوبت و خوردگی از جمله عواملی هستند که می‌توانند روی طراحی و انتخاب پوشش سازه اثر بگذارند.
در زمین پدل سرپوشیده، شرایط محیطی کنترل‌شده‌تر است، اما محدودیت‌های دیگری مانند ارتفاع سالن، ستون‌های ساختمان، تأسیسات سقفی و فضای موجود برای مونتاژ کورت باید بررسی شوند.
به همین دلیل نمی‌توان بدون بررسی محل پروژه، یک سازه واحد را برای تمام کورت‌های روباز و سرپوشیده مناسب دانست.
نصب سازه زمین پدل
پس از آماده شدن فونداسیون، نصب اسکلت زمین پدل باید با کنترل دقیق تراز، شاقول بودن ستون‌ها و ابعاد نهایی انجام شود.
کوچک‌ترین انحراف در این مرحله ممکن است هنگام نصب شیشه‌ها مشخص شود. اگر فاصله بین ستون‌ها یا تراز قاب‌ها دقیق نباشد، شیشه تحت فشار نامناسب قرار می‌گیرد یا فاصله‌های غیرعادی بین پنل‌ها ایجاد می‌شود.
به همین دلیل، قبل از نصب شیشه و فنس باید ابعاد و تراز نهایی سازه مجدداً کنترل شوند.
هنگام انتخاب سازه زمین پدل به چه نکاتی توجه کنیم؟
برای ارزیابی کیفیت سازه فلزی کورت پدل فقط وزن سازه یا ضخامت پروفیل معیار کافی نیست. طراحی مهندسی، کیفیت مواد اولیه، دقت ساخت، اتصالات، پوشش ضدخوردگی و کیفیت نصب باید در کنار یکدیگر بررسی شوند.
همچنین نوع سازه باید از ابتدا با مدل کورت هماهنگ باشد. انتخاب بین زمین کلاسیک، پانورامیک و فول پانورامیک فقط یک تصمیم ظاهری نیست و می‌تواند روی ساختار سازه، تعداد ستون‌ها، نحوه نصب شیشه و هزینه نهایی پروژه اثر بگذارد.
در پروژه حرفه‌ای، سازه زمانی عملکرد مطلوبی خواهد داشت که از مرحله طراحی تا تولید و نصب به‌عنوان بخشی از یک سیستم یکپارچه شامل فونداسیون، شیشه، فنس و سایر تجهیزات زمین پدل در نظر گرفته شود.
نکات نهایی در ساخت زمین پدل؛ شیب، زهکشی و نگهداری کورت
پس از انتخاب سازه زمین پدل، شیشه، فنس، چمن مصنوعی و سیستم روشنایی، کیفیت نهایی پروژه به جزئیات اجرایی وابسته است. مواردی مانند تراز بودن سطح، شیب زمین پدل، تخلیه آب، کیفیت نصب تجهیزات و نگهداری دوره‌ای ممکن است در نگاه اول جزئی به نظر برسند، اما می‌توانند تأثیر زیادی بر عمر مفید کورت و کیفیت بازی داشته باشند.
به‌خصوص در زمین پدل روباز، طراحی مسیر خروج آب باید از همان مرحله زیرسازی مشخص شود و نباید پس از اتمام پروژه به فکر حل مشکل آب‌ماندگی افتاد.
شیب استاندارد زمین پدل چقدر است؟
سطح زمین پدل استاندارد باید تا حد امکان یکنواخت و تراز اجرا شود تا حرکت بازیکنان و رفتار توپ قابل پیش‌بینی باشد.
طبق مقررات FIP، اختلاف سطح داخلی کورت در اندازه‌گیری با خط‌کش ۳ متری باید کمتر از ۳ میلی‌متر باشد.
در سطوحی که سیستم زهکشی ندارند، حداکثر شیب عرضی برای تخلیه آب ۱ درصد در نظر گرفته می‌شود و جهت شیب از مرکز زمین به سمت لبه‌های خارجی است.
این شیب نباید به‌صورت چشمی یا بدون کنترل اجرایی ایجاد شود. شیب بیش از حد می‌تواند روی حرکت بازیکن و رفتار توپ اثر بگذارد و شیب ناکافی نیز احتمال باقی ماندن آب روی سطح را افزایش می‌دهد.
زهکشی زمین پدل روباز
در کورت پدل روباز، فقط ایجاد شیب مناسب کافی نیست و مسیر نهایی خروج آب نیز باید مشخص باشد.
آب باران باید بتواند بدون تجمع در اطراف سازه، فونداسیون یا سطح بازی از محدوده زمین خارج شود. شرایط خاک، میزان بارندگی منطقه، نوع زیرسازی و اختلاف ارتفاع زمین از عواملی هستند که در طراحی زهکشی زمین پدل باید بررسی شوند.
یکی از اشتباهات رایج این است که سطح کورت به‌درستی شیب‌بندی شود، اما برای آب خارج‌شده از سطح مسیر مناسبی در نظر گرفته نشود. در چنین شرایطی آب ممکن است در اطراف فونداسیون یا کناره‌های کورت باقی بماند و در طول زمان مشکلات جدیدی ایجاد کند.
کنترل نهایی قبل از تحویل زمین پدل
قبل از تحویل پروژه، بهتر است تمام اجزای کورت پدل به‌صورت یکپارچه بررسی شوند.
در کنترل نهایی باید مواردی مانند تراز سطح، کشش تور، وضعیت چمن، عملکرد روشنایی، اتصالات فنس، پیچ‌ها و اتصالات سازه و نحوه نصب شیشه‌ها بررسی شوند.
همچنین باید اطمینان حاصل شود که هیچ لبه تیز، پیچ بیرون‌زده یا مانع خطرناکی در محدوده حرکت بازیکنان وجود ندارد.
کنترل نهایی دقیق می‌تواند بسیاری از مشکلات کوچک را پیش از شروع بهره‌برداری مشخص کند؛ مشکلاتی که در صورت بی‌توجهی ممکن است بعداً به تعمیرات پرهزینه تبدیل شوند.
اشتباهات رایج در ساخت زمین پدل
بخش قابل‌توجهی از مشکلات کورت‌ها نه به کیفیت یک قطعه خاص، بلکه به تصمیم‌های اشتباه در مرحله طراحی یا اجرا مربوط می‌شود.
مهم‌ترین اشتباهاتی که باید در اجرای زمین پدل از آنها جلوگیری شود عبارت‌اند از:
- شروع پروژه بدون بررسی دقیق ابعاد و شرایط محل
- اجرای زیرسازی زمین پدل بدون توجه به وضعیت خاک
- نادیده گرفتن زهکشی در زمین‌های روباز
- ایجاد شیب نامناسب روی سطح بازی
- استفاده از سازه بدون طراحی متناسب با شرایط پروژه
- نصب شیشه روی سازه‌ای که به‌درستی تراز نشده است
- انتخاب چمن مصنوعی پدل فقط بر اساس قیمت
- اجرای نورپردازی بدون توجه به خیرگی بازیکنان
- استفاده از فنس عمومی به‌جای فنس مخصوص زمین پدل
- بی‌توجهی به سرویس و بازدید دوره‌ای کورت پس از بهره‌برداری
در بسیاری از موارد، کاهش هزینه در یکی از مراحل اولیه باعث ایجاد هزینه‌ای به‌مراتب بیشتر در زمان بهره‌برداری می‌شود. به همین دلیل بهتر است قیمت اولیه تنها معیار انتخاب تجهیزات یا پیمانکار نباشد.
نگهداری زمین پدل بعد از بهره‌برداری
کار پروژه با تحویل کورت تمام نمی‌شود. نگهداری زمین پدل نقش مهمی در حفظ کیفیت بازی و افزایش عمر تجهیزات دارد.
چمن مصنوعی باید به‌صورت دوره‌ای نظافت و بررسی شود، وضعیت سیلیس و الیاف کنترل شود و آلودگی‌ها یا مواد خارجی از سطح زمین جمع‌آوری شوند.
شیشه‌ها علاوه بر نظافت باید از نظر سلامت و وضعیت اتصالات بررسی شوند. پیچ‌ها و اتصالات سازه، فنس، تور و تجهیزات روشنایی نیز بهتر است در بازه‌های مشخص بازدید شوند.
در زمین‌های روباز، بررسی مسیر خروج آب و وضعیت سازه پس از دوره‌های بارندگی یا شرایط جوی شدید اهمیت بیشتری دارد.
راهنمای کامل‌تر این موضوع را می‌توانید در مقاله نگهداری زمین پدل مطالعه کنید.
جمع‌بندی؛ برای ساخت زمین پدل از کجا شروع کنیم؟

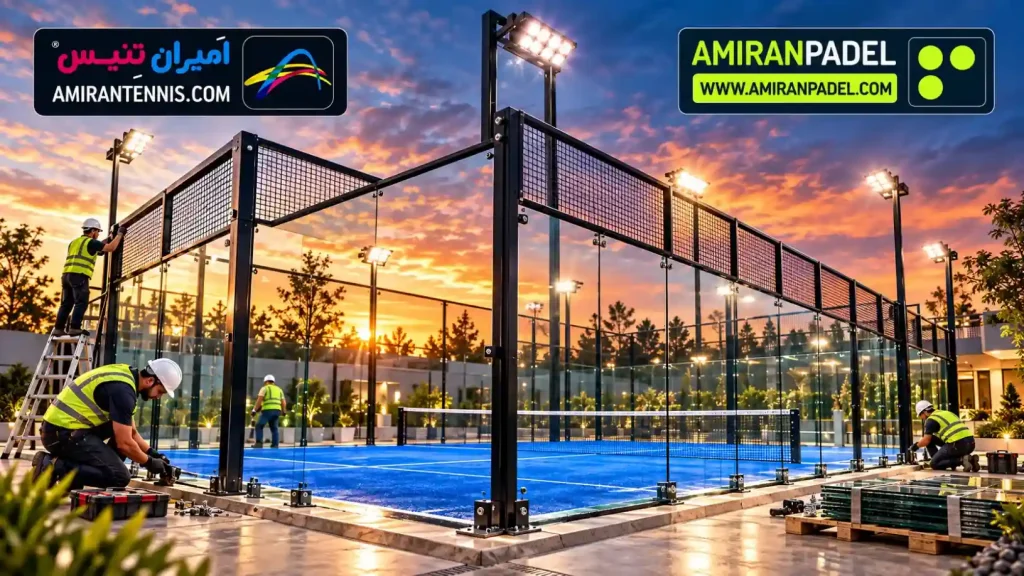

ساخت زمین پدل استاندارد یک پروژه چندمرحله‌ای است که از بررسی محل و طراحی آغاز می‌شود و با زیرسازی، اجرای فونداسیون، نصب سازه، شیشه و فنس، اجرای چمن، تور و سیستم روشنایی ادامه پیدا می‌کند.
کیفیت نهایی کورت به هماهنگی تمام این اجزا وابسته است. استفاده از تجهیزات مناسب بدون زیرسازی اصولی، یا اجرای سازه باکیفیت بدون نصب صحیح شیشه و فنس، نمی‌تواند نتیجه مطلوبی ایجاد کند.
بنابراین قبل از شروع پروژه بهتر است ابتدا ابعاد زمین، شرایط محل، نوع کورت، روباز یا سرپوشیده بودن مجموعه، سطح کاربری و بودجه پروژه مشخص شود و سپس طراحی و انتخاب تجهیزات انجام گیرد.
اگر قصد اجرای یک پروژه جدید را دارید، در راهنمای ساخت زمین پدل می‌توانید مراحل اجرای پروژه و مدل‌های مختلف کورت را دقیق‌تر بررسی کنید.
هدف از اجرای یک کورت استاندارد صرفاً ساخت زمینی با ظاهر مناسب نیست؛ زمین پدل حرفه‌ای باید از نظر ایمنی، کیفیت بازی، دوام تجهیزات و هزینه نگهداری نیز در طول زمان عملکرد مناسبی داشته باشد.
